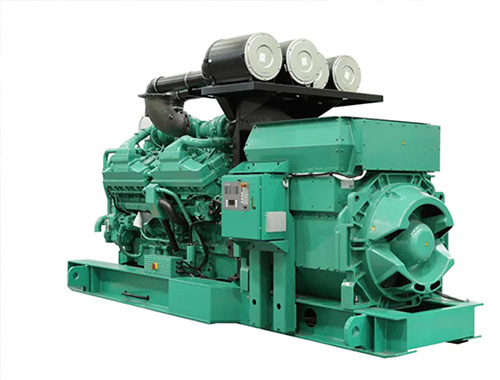

一、高壓柴油發電機組概述

伴隨著機房的擴容，作為備用電源的柴油發電機組容量要求越來越大，需多臺大功率柴油發電機組并網才能滿足負荷的要求，而且機房與實際使用負載間距離也越來越遠，采用傳統的多臺低壓柴油發電機組并聯運行暴露出多項運行和傳輸?shù)娜毕�。為了能夠更加安全、可靠地運行，采用高壓機組是一種更好的選擇。

高壓機組應用于冶金企業、機場、數據中心等應急備用電源系統,因機組的輸出電壓10kV與原供電系統電壓一致,可直接接入供電系統,省去了大筆供配電系統的設備投資。同時由于機組的輸出電壓高，輸出電流小，在動力傳輸過程功率損失最小, 適合遠距離輸送。

二、高壓柴油發電機組與低壓柴油發電機組分析比較

三、功率、電壓、電流關系

P=1.732×U×I×COSΦ

現以2000kW機組為例，功率因素0.8，頻率50Hz

低壓（400V）電流為：I=P/(1.732×U×COSΦ)=2000×103/（1.732×400×0.8）=3609A

高壓（10.5KV）電流為：I=P/(1.732×U×COSΦ)=2000×103/（1.732×10.5×103×0.8）=137A

高壓輸電電流相當于低壓輸電電流的1/26

四、高壓柴油發電機組應用

根據上述高低壓柴油發電機組的應用特點，在容量要求較大和送電距離較遠的應用場合，高

壓柴油發電機組具有大容量、遠距離供電，機房集中建設、可靠性強、配套配電系統簡單等明顯優點，是大容量機組選型應用的必然趨勢，高壓柴油發電機組已經在銀行、數據中心、冶金、民航等領域進行了大量的應用。

50Hz高壓柴油發電機組主要電壓等級有：6kV、6.3kV、6.6kV、10kV、10.5kV、11kV等，單臺機組功率一般在1000kW以上,多臺機組并聯使用。

五、高壓柴油發電機組的結構特點

六、控制系統和綜保系統簡述

高壓機組控制系統主要由高壓開關柜和集中控制臺兩大部分組成。高壓開關柜可設于專門的配電室集中管理，集中控制臺可以安裝于中央控制室。安裝于高壓開關柜上的綜合保護器及集中控制臺上的8808控制屏都帶有通用RS232、MODBUS通訊協議接口，用戶可以根據需要對整個控制系統的實時數據進行采集，進行集中監控、歸檔管理。

高壓8808智能控制系統主要由發電機進線柜（并機柜）及PT柜、出線柜組成。8808智能主控制器本身已經集成了全面的發電機組保護功能，已經滿足了機組本身及其附屬設備的基本保護需求。

作為后備冗余保護，用戶可根據項目實際需要及操作習慣，在并機柜上可選裝綜合保護裝置(可選項)及差動保護裝置(可選項)，在出線柜上可選裝綜合保護裝置(可選項)，有效的保護機組及設備安裝穩定運行。
